本工程為臨江工程，對防水要求較高，地下室底板、側(cè)墻、頂板均為一級防水設防要求。其中，地下室底板采用1.5 mm厚TPZ分子粘纖維增強型防水卷材+1.0 mm厚水泥基滲透結晶防水材料（干撒）；側(cè)墻采用1.5 mm厚TPZ分子粘高分子防水卷材+粘貼膠漿混合料（水泥基滲透結晶防水材料摻量不小于1.5 kg/m²）；地下室頂板有種植要求，采用2.0 mm厚TPZ耐根穿刺防水卷材+粘貼膠漿混合料（水泥基滲透結晶防水材料摻量不小于1.5 kg/m²）。TPZ分子粘纖維增強型防水卷材、TPZ分子粘高分子防水卷材、TPZ耐根穿刺防水卷材三個品種卷材物理性能指標均執(zhí)行GB/T 35467—2017《濕鋪防水卷材》H類，其中TPZ耐根穿刺防水卷材還要求滿足GB/T 35468—2017《種植屋面用耐根穿刺防水卷材》指標。

圖1???地下室底板防水做法

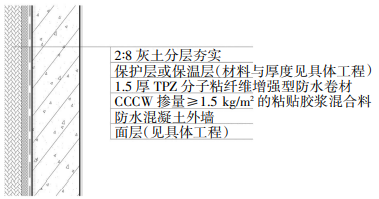

圖2???地下室側(cè)墻防水做法

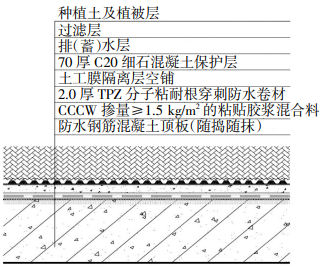

圖3???地下室種植頂板防水做法

01、防水施工

施工工藝流程

頂板、側(cè)墻施工工藝流程：清理基層→拌制摻CCCW的粘貼膠漿混合料→細部節(jié)點處理→鋪貼卷材→組織驗收。

底板施工工藝流程：清理基層→拌制水泥素漿→細部節(jié)點處理→鋪貼卷材→組織驗收→綁扎鋼筋→干撒水泥基滲透結晶材料→澆筑混凝土。

拌制粘貼膠漿混合料

先用水泥基滲透結晶防水材料粉料與425硅酸鹽水泥按1∶5比例配成“母料”，然后用該“母料”配制粘貼膠漿混合料。其中平面鋪貼按“母料”∶水=100∶50配成粘貼膠漿混合料，立面鋪貼按“母料”∶水∶乳膠粉=100∶40∶0.4配成粘貼膠漿混合料。粘貼膠漿混合料配制需在容器內(nèi)攪拌至無顆粒狀態(tài)。粘貼膠漿混合料要求：呈拉絲狀態(tài)。

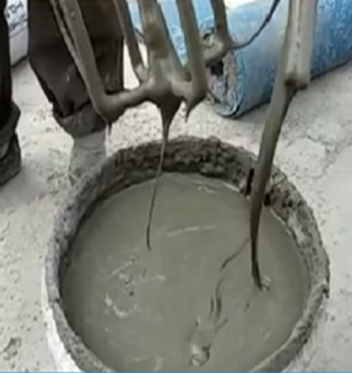

圖4   粘貼膠漿混合料配制效果

細部節(jié)點附加處理

節(jié)點部位采用TPZ防水卷材進行處理，材料寬度為各節(jié)點部位外延250 mm為宜。細部節(jié)點施工完成后方可進行大面防水施工。

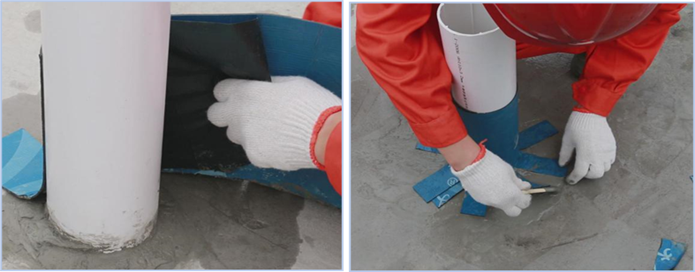

圖5???管根處加強處理

卷材鋪貼

大面基層表面均勻涂刷配制好的粘貼膠漿混合料（底板用水泥素漿，下同），厚度≥2 mm，除去卷材濕鋪面隔離膜并放置于已涂好粘貼膠漿混合料基面的表面，拖抻對正卷材鋪貼好。控制卷材長、短邊搭接寬度≥80 mm。

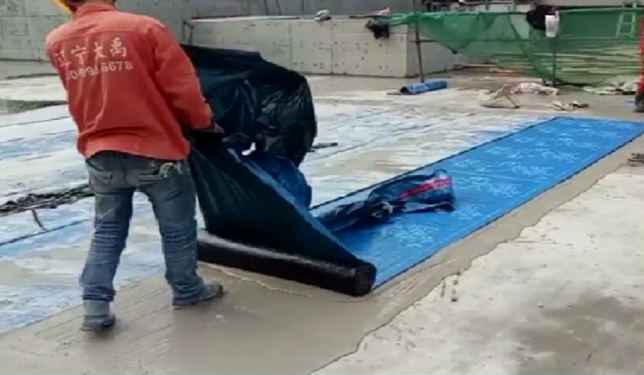

圖6???卷材大面鋪貼示意

立面基層表面均勻涂刷配制好的粘貼膠漿混合料厚度≥1 mm，除去卷材濕鋪面隔離膜并涂刷粘貼膠漿混合料厚度≥1 mm，對正卷材鋪貼好。控制卷材長、短邊搭接寬度≥80 mm。

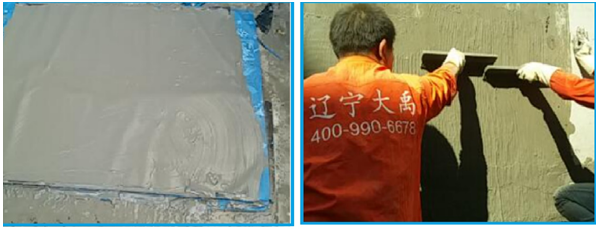

圖7   立面卷材鋪貼示意

趕漿排氣

平面：用專用的長柄排漿工具進行排漿，排漿寬度為整幅卷材寬度；排漿方向與卷材垂直方向向前夾角15°~20°，從搭接邊一側(cè)向外連續(xù)均勻排漿；漿料溢出量≥50 mm以上。

立面：用專用的刮板或毛刷施工，排漿寬度需為整幅卷材寬度；排漿方向為卷材垂直方向，從搭接邊一側(cè)向外連續(xù)均勻100%排出膠漿；漿料溢出量≥50 mm以上。

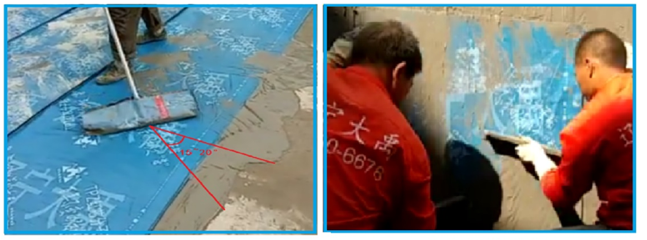

圖8   趕漿排氣處理

02、節(jié)點處理

底板后澆帶

底板后澆帶施工應先做附加層，附加層寬度應超出后澆帶外沿250 mm。采用兩幅卷材分別施做。為保證防水工程質(zhì)量，后澆帶澆筑施工縫處應提前預埋止水鋼板或鋼邊橡膠止水帶，且在立墻處交圈。后澆帶兩側(cè)采用密目鋼網(wǎng)封堵，減少混凝土水泥漿的流失。在后澆帶施工完成之前，應保持地下水位處于設計要求位置，以免地下水上涌。

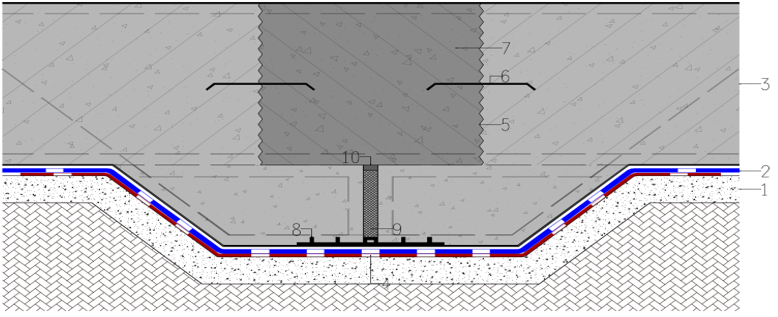

圖9   后澆帶構造做法

穿墻管道

穿墻管道防水施工要點：1）裁切卷材長度大于管道周長50 mm，寬度為350 mm；2）穿墻管道處套管應設置止水環(huán)；3）卷材鋪貼完成后，采用瀝青基密封材料進行密封收口部位。

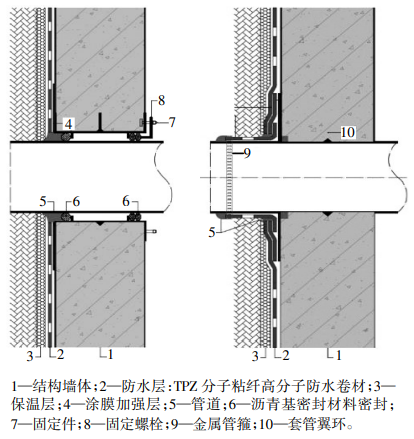

圖10   穿墻管道防水做法

樁頭

樁頭防水施工要點：1）剔除樁頭浮漿，露出堅實粗骨料，矯正鋼筋；2）充分潤濕樁頭并涂刷滲透結晶涂料1.0 mm厚，濕潤養(yǎng)護成膜；3）卷材鋪貼至樁根，收口部位采用瀝青基密封材料密封。

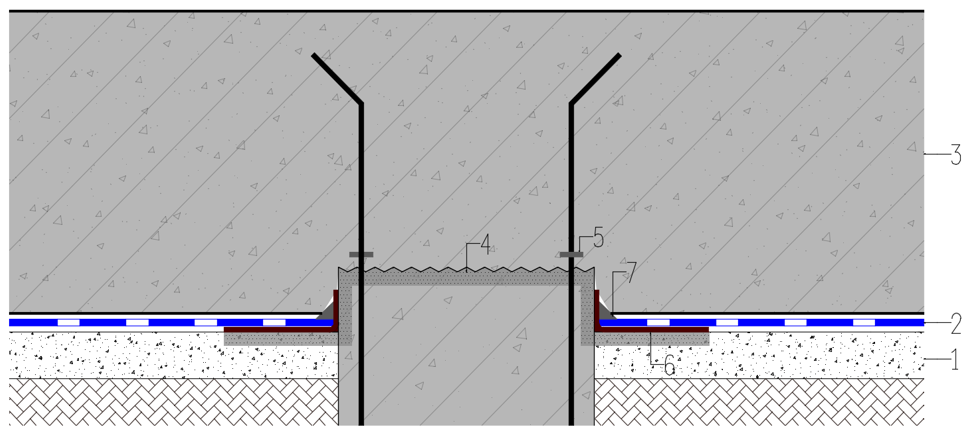

圖11  樁頭防水做法

搭接邊

卷材長短邊搭接均為本體自粘施工，如圖12所示。

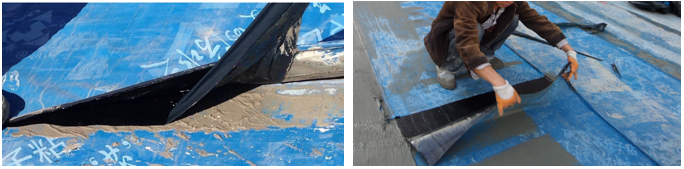

圖12   搭接邊施工現(xiàn)場

重慶濱江春城項目采用TPZ系列防水卷材與滲透結晶防水材料復合，加強了材料與施工質(zhì)量的把控，最大程度地保證了防水工程的持久有效。經(jīng)工程實踐應用表明，符合一級防水設防的涂卷復合防水系統(tǒng)，能夠很好滿足重慶臨江地區(qū)的地下防水設防要求，保證工程的長期可靠使用。
