廣州惠安明珠糧食物流加工中心是由廣州惠安倉儲裝卸有限公司投資開發的大型糧食倉儲和物流項目，位于廣州市黃浦經濟開發區，是2015年中央預算內投資計劃的重點項目，具有18萬t的糧食倉儲能力。該項目屋面為混凝土結構形式，防水設防等級為一級，屋面包括下連廊屋面和立筒倉屋面，屋面結構復雜，具有設備基座眾多、構筑物造型奇特、拐角多、作業面狹窄等特點，防水施工難度較大。

（原文刊載于《中國建筑防水》2021年第12期）

1、防水設計

本項目防水方案采用“非固化橡膠瀝青防水涂料+改性瀝青自粘卷材”的涂卷復合做法。鑒于本項目屋面變形量大、細部節點多，在涂料上選擇非固化橡膠瀝青防水涂料。該涂料與常規涂料在形態及材質上皆有所不同，具有永不固化，超強的密封、滲透以及蠕變的性能，與自粘卷材復合使用可以吸收基層開裂時產生的應力，使防水層不被拉裂，有效保證防水層的完整性及防水效果，非常符合本工程的特點。

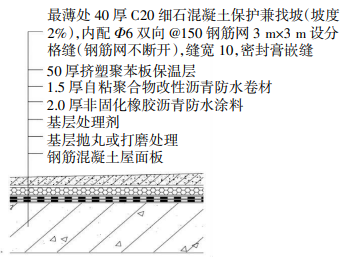

圖1???下連廊屋面

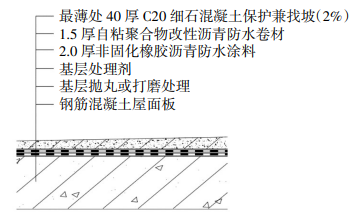

圖2   立筒倉屋面

因此，針對本項目要求，下連廊屋面和立筒倉屋面均采用2.0 mm厚非固化橡膠瀝青防水涂料+1.5 mm厚自粘聚合物改性瀝青防水卷材的防水組合。

防水施工工藝

2、基層處理

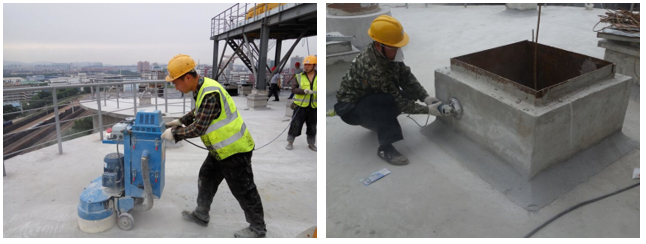

本項目由于混凝土結構層的施工和養護略有欠缺，致使結構層表面存在強度較低的浮漿層，同時出現起粉、起砂和開裂的現象，如不加處理，將直接影響防水層與基層的粘結質量，因此，需要采用打磨設備對混凝土結構表面進行打磨處理。通過打磨，不僅打掉基面的浮漿層，露出堅實的基面，同時還暴露出隱藏在浮漿層下的結構裂縫，后續施工的非固化橡膠瀝青防水涂料可以更好地發揮其滲透、密封的特點，對結構裂縫進行預處理，從根源上封閉滲漏通道。

圖3   打磨處理

涂料加熱

本項目使用帶有溫控系統的專用加熱設備，將非固化橡膠瀝青防水涂料加熱成流態，加熱溫度不得高于180 ℃。該加熱設備附帶有溫度控制系統和自動攪拌系統，加熱均勻，同時能有效控制涂料加熱溫度，從而保證涂料的質量。

節點加強處理

本項目設備基礎、出屋面管道、陰陽轉角等節點部位眾多，若使用卷材進行加強處理易出現空鼓、不伏貼等情況，形成滲漏水通道；而涂料不受基層形狀限制，可以對易漏水、卷材處理困難的部位起到密封的作用，因此采用非固化橡膠瀝青防水涂料復合網格布進行加強處理。

出屋面管道：先涂刮一遍非固化橡膠瀝青防水涂料并上翻至管身，然后鋪貼一層玻纖增強網格布作為增強層，再涂刮一遍非固化橡膠瀝青防水涂料將其完全覆蓋，之后裁剪大小合適的防水卷材將其完全包裹，最后采用金屬箍箍緊，并用橡膠瀝青涂料密封。加強層寬度為平面、立面各250 mm。

圖4   出屋面管道

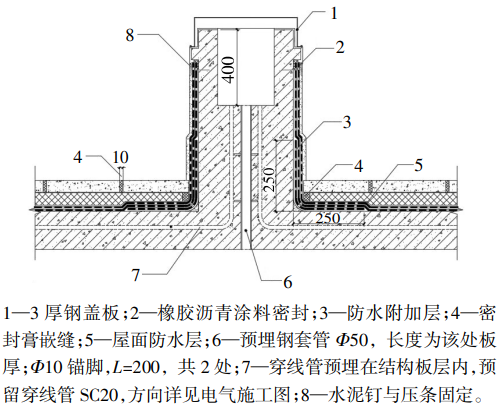

倉頂測溫孔：考慮到該部位設置了鷹嘴，為防止雨水滲入防水層收口處，測溫孔墻身四周先涂刮第一遍非固化橡膠瀝青防水涂料至鷹嘴底部并鋪貼對應大小的玻纖網格布，再涂刮第二遍非固化橡膠瀝青防水涂料將網格布覆蓋。為避免后期立面防水層出現滑移、脫落等情況，在滴水底部防水層收口處采用金屬壓條釘壓固定，并用橡膠瀝青涂料密封處理；平面涂刮寬度為250 mm，立面高度至滴水底部。

圖5   測溫孔

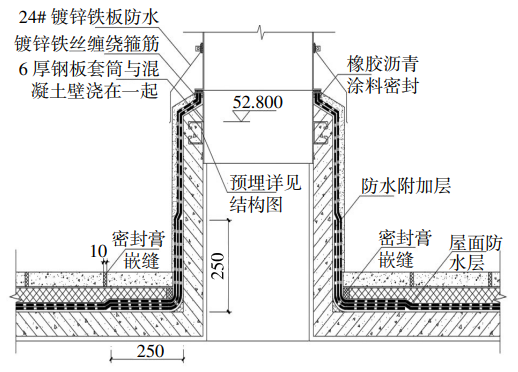

倉頂進糧孔：進糧孔部位采用鋼板套筒結合現澆的做法，鋼板套筒上方設有法蘭盤。施工時，進糧孔墻身四周先涂刮第一遍非固化橡膠瀝青防水涂料至鋼板套筒的法蘭盤底部上并鋪貼對應大小的玻纖網格布，再涂刮第二遍非固化橡膠瀝青涂料將網格布覆蓋。為避免后期立面防水層出現滑移、脫落等情況，在法蘭盤底部防水層收口處采用鍍鋅鐵絲纏繞箍筋固定，并用橡膠瀝青涂料密封處理，最后采用鍍鋅鐵板將收口部位覆蓋作二次保護，避免雨水沿管壁進入收口處。

圖6   倉頂進糧孔

屋面變形縫：鑒于變形縫部位形變較大且易發生滲漏，先對陰角部位采用非固化橡膠瀝青防水涂料復合網格布加強處理后，再大面涂刮非固化橡膠瀝青涂料至上部平面變形縫處，然后在變形縫處鋪貼自粘卷材附加層，之后根據實際情況將聚乙烯泡沫棒放入縫中，增加卷材可變形寬度，避免變形時拉裂防水層，最后鋪貼大面自粘防水卷材將變形縫覆蓋。

圖7   屋面變形縫

大面施工前定位彈線

為確保卷材的鋪貼位置及涂料的用量，根據基層情況確定卷材鋪貼方向，以分格的方式在基層上彈出基準線，基準線間的距離為0.92 m，長度為5 m。

卷材試鋪

防水層施工前，按照彈好的基準線將卷材展開，一方面將成卷的卷材內部應力進行釋放，另一方面調整卷材搭接，保證搭接邊寬度為8 cm。

涂料施工

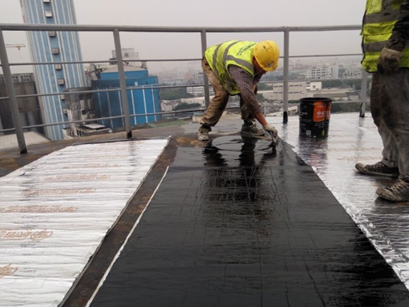

采用涂刮方式將加熱成流態的非固化橡膠瀝青防水涂料均勻地施工至基層上，施工時應控制用量，確保涂料的用量為2.5 kg/m²，保證涂料厚度和均勻度。

圖8   涂刮涂料

卷材鋪設與搭接

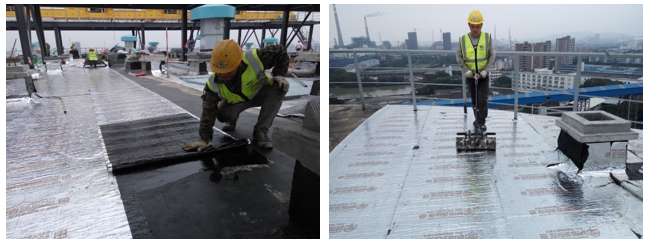

非固化橡膠瀝青防水涂料施工的同時將自粘卷材下表面隔離膜揭除，將其粘貼于非固化橡膠瀝青防水涂料上。卷材T型搭接口用非固化涂料進行內外密封處理，并用壓輥碾壓密實。此外，施工時應根據基準線調整卷材方位，避免出現偏差難以糾正。

圖9   卷材鋪貼與搭接邊碾壓

收口密封

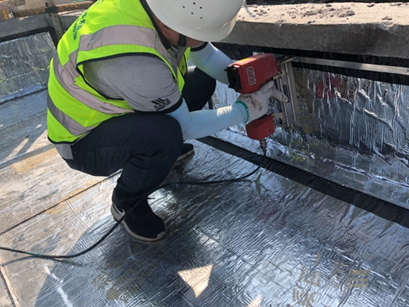

考慮到立面防水層在后期可能出現滑移、脫落等情況，立面收口處采用不銹鋼金屬壓條進行固定，固定間距不大于250 mm；最后采用非固化橡膠瀝青防水涂料進行密封處理。

圖10   女兒墻收口處理

糧食倉儲設施是糧食儲備的關鍵物質條件，建設好糧食倉儲設施，對于保障糧食安全有特別重要的意義。本文針對糧食倉儲類項目，引入皮膚式防水理念，采用“非固化橡膠瀝青防水涂料+改性瀝青自粘卷材”涂卷復合防水做法，徹底解決竄水問題，既保證了項目投入使用過程中的防水效果，也保障了糧食倉儲設施的安全性。該項目屋面工程于2016年5月26日完工以來，已有5年多的時間，經歷無數次大雨及數次超強臺風的檢驗，屋面未出現過任何滲漏情況。該項目實踐表明，“非固化橡膠瀝青防水涂料+改性瀝青自粘卷材”涂卷復合的設計做法滿足了本糧倉屋面對防水所提出的要求，同時保證了本項目的正常運轉。
